รหัสสินค้า : LH-144EP

70M 1 IN 4 OUT HDMI SPLITTER EXTENDER OVER CAT6 CABLE (POC SUPPORT)

ยี่ห้อ NEXIS รุ่น LH-144EP

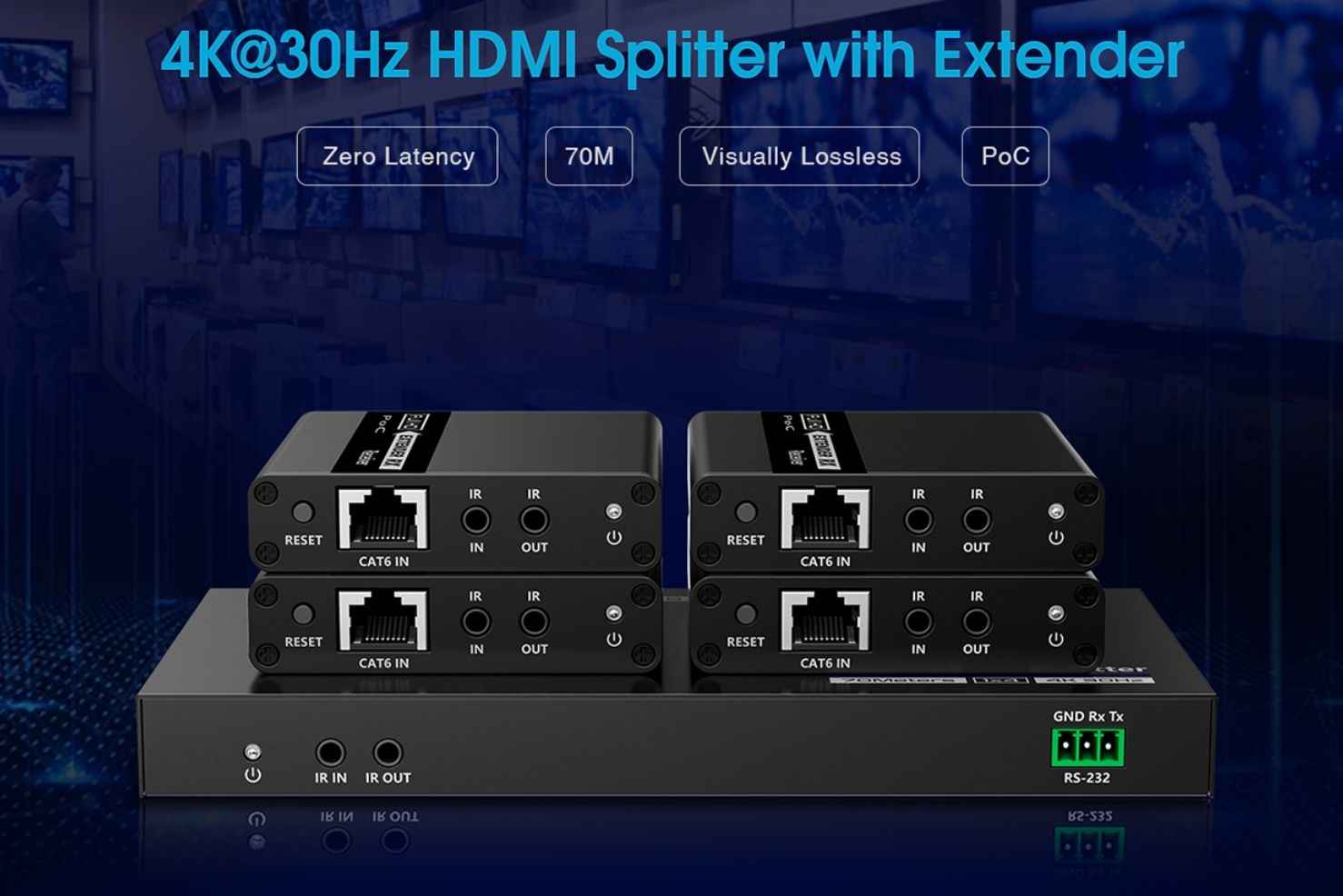

• HDMI Spliiter เข้า 1 ออก 4
• เป็น Extender ในตัว ขยายสัญญาณผ่านสาย CAT6 เส้นเดียว
• 4K@30Hz ที่ 40 เมตร และ ความละเอียด 1080p@60Hz ที่ 70 เมตร
• มาพร้อมตัวรับ 4 ตัวในชุด รองรับ PoC รับไฟเลี้ยงจากตัวส่งต้นทางได้

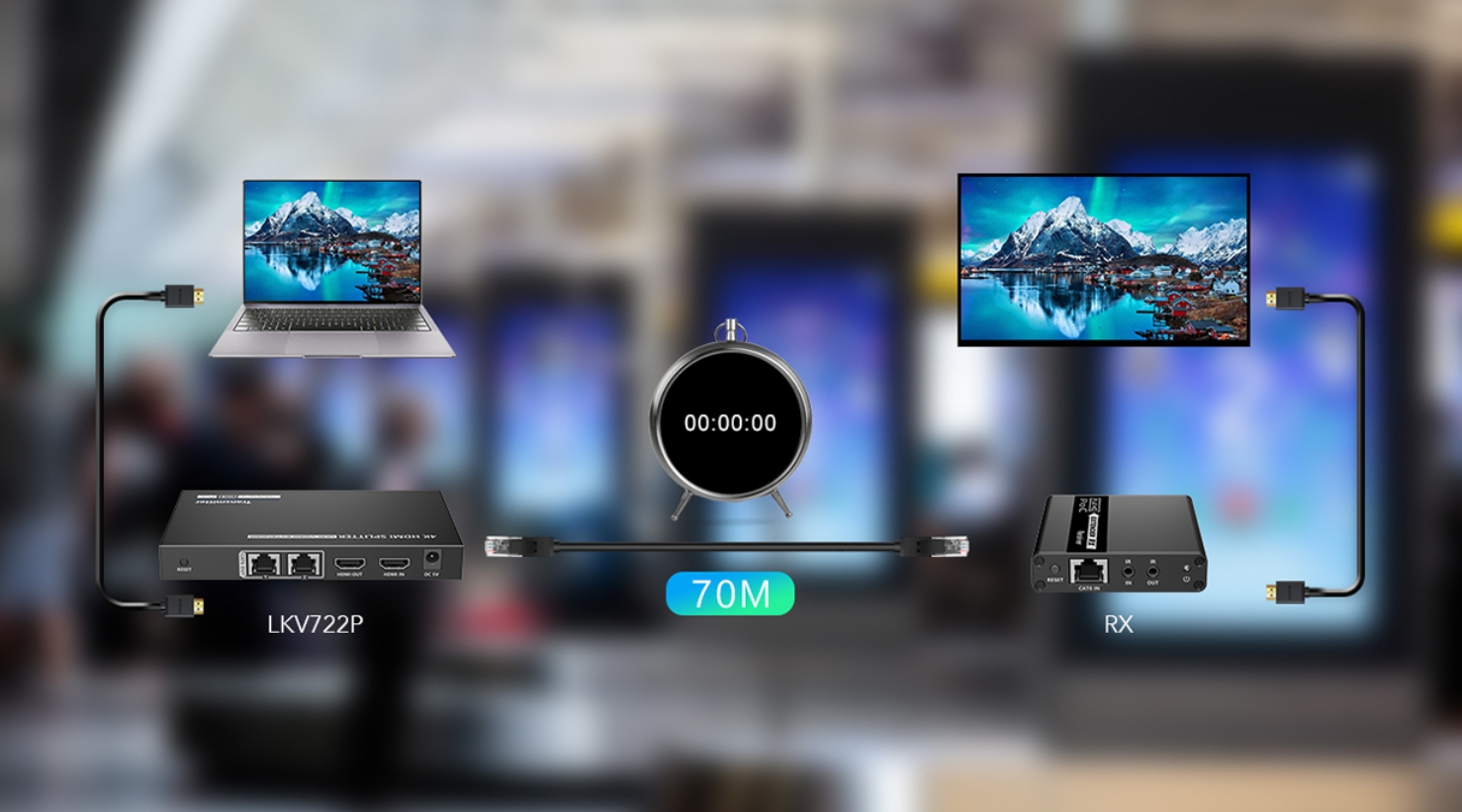

ขยายสัญญาณระยะไกลสูงสุด 70 เมตร ZERO LATENCY

รองรับการขยายสัญญาณผ่านสาย Cat6/6A/7 ความละเอียด 4K@30Hz ที่ 40 เมตร และ ความละเอียด 1080p@60Hz ที่ 70 เมตร

4K@30HZ HDR FOR VISUALLY LOSSLESS TRANSMISSION

รองรับ 4K@30Hz HDR ช่วยให้ภาพคมชัด สีสันสดใส และเห็นรายละเอียดได้โดดเด่นมากขึ้น

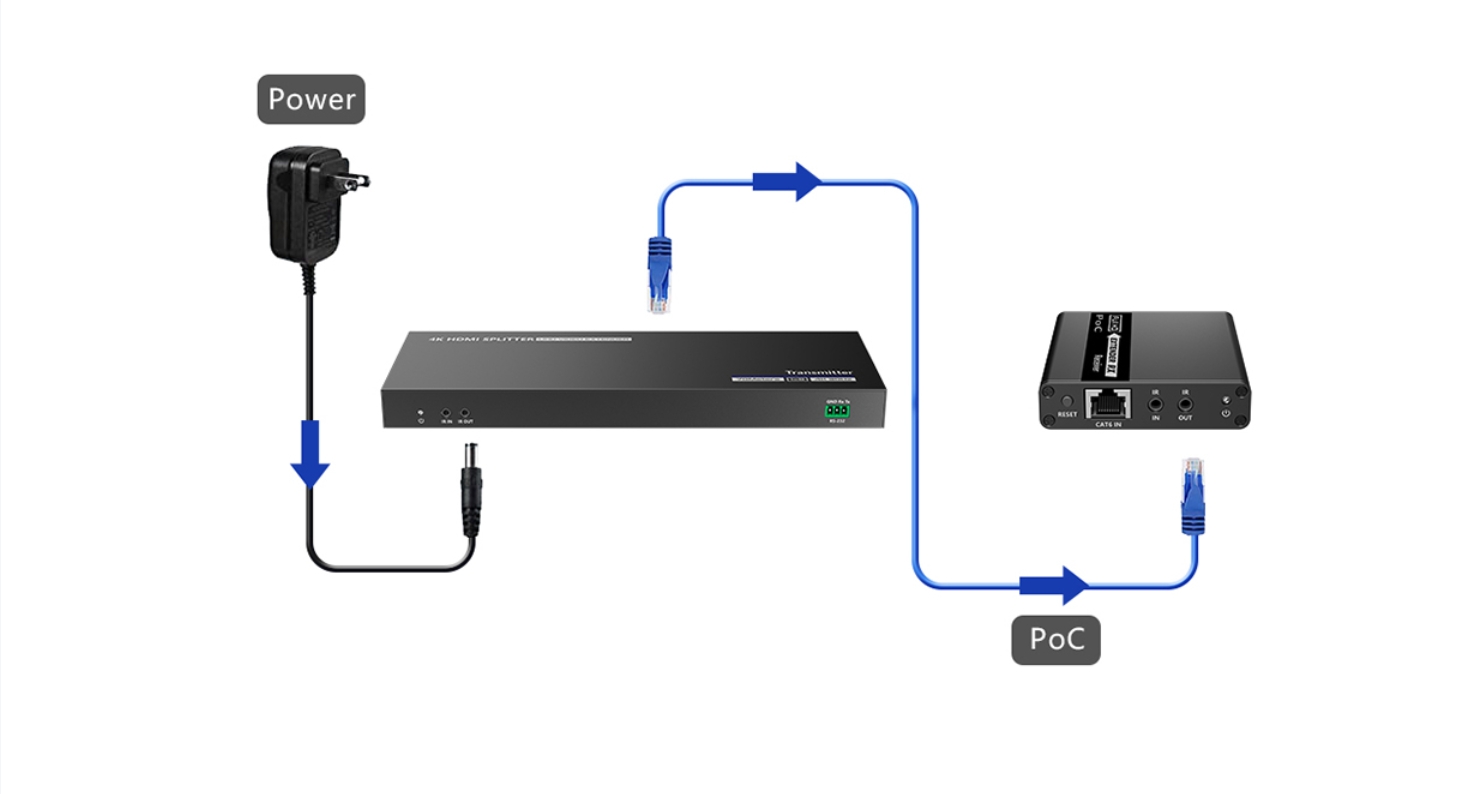

รองรับ POC จ่ายผ่าน NETWORK CABLE

รองรับ PoC ตัวรับปลายทางจึงสามารถรับไฟเลี้ยงจากตัวส่งต้นทางผ่านสาย LAN ได้โดยไม่ต้องต่อหม้อแปลงเพิ่ม (เชื่อมต่อไฟเลี้ยงเฉพาะตัวส่งเท่านั้น)

คุณสมบัติ

• แสดงภาพแบบไร้ความหน่วง หรือล่าช้า (Zero-latency transmission)
• รองรับความละเอียดสูงสุด 4K@30Hz
• รองรับระบบภาพแบบ HDR10
• กระจายแหล่งสัญญาณภาพ 1 HDMI ออก 4 HDMI displays
• รองรับการใช้สาย CAT6/6A/7 network cable ในการกระจายสัญญาณ ที่ความละเอียด 1080p ไกล 70 เมตร และ ความละเอียด 4K30Hz ไกล 40 เมตร
• รองรับ PoC power over network cable เชื่อมต่อไฟเลี้ยงแค่ตัว transmitter เท่านั้น
• ตัว transmitter มีช่อง HDMI loop out สำหรับต่อจอภาพต้นทางได้
• รองรับ bi-directional IR pass through (20~60KHz)
• รองรับ EDID แบบ Pass-through

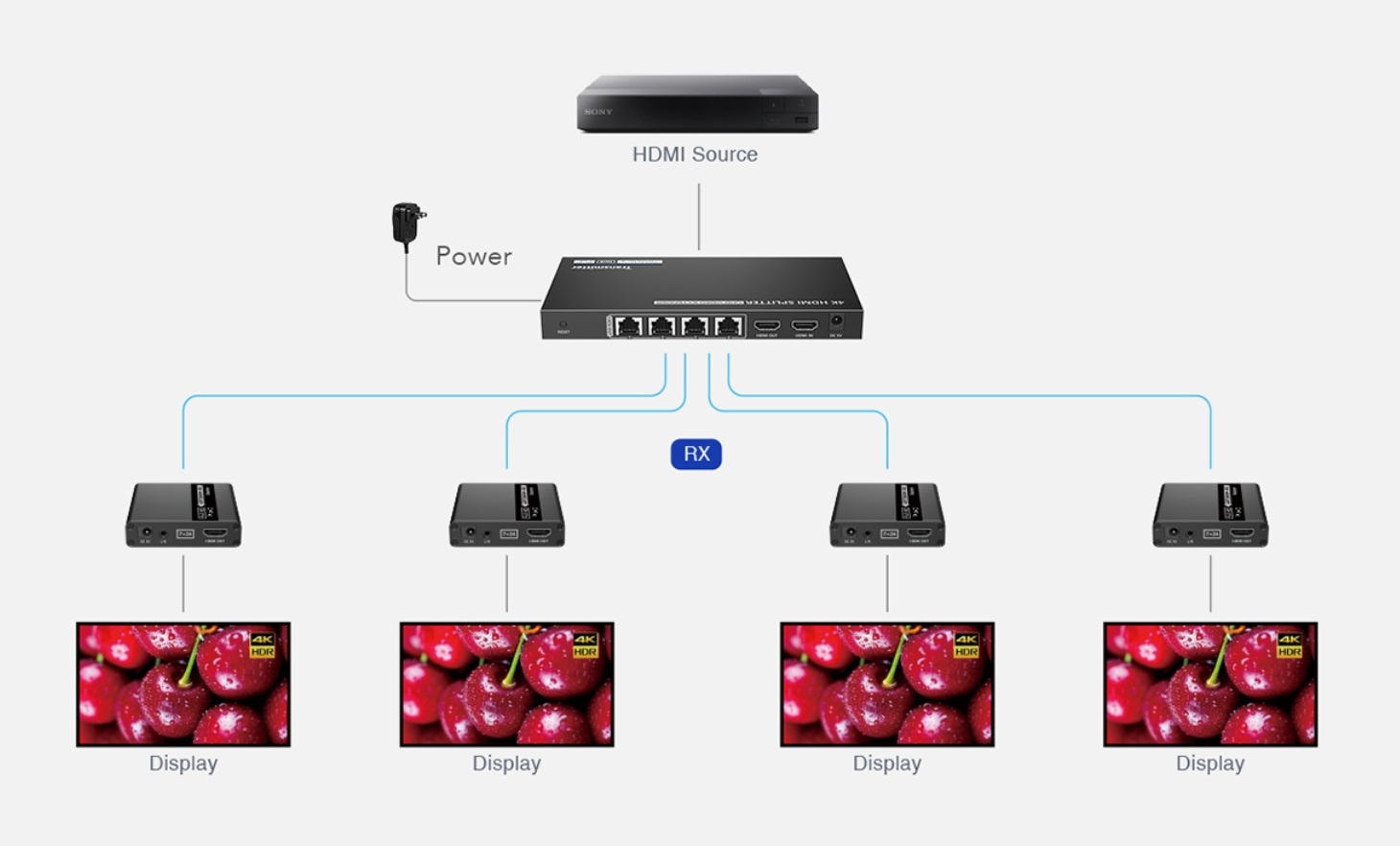

การเชื่อมต่อ

ข้อมูลจำเพาะ

Mode1 input, 4 outputHDMI PerfomanceสสCompatibilityHDMI 1.4，HDCP1.4Resolution800x600、1024x768、1280x720、1280x960、

1366x768、 1440x900、1680x1050、1920x1080、

480i@60Hz、 480p@60Hz、576i@50Hz、

576p@50Hz、720p@50/60Hz、1080i@50/60Hz、 1080p@24/25/30/50/60Hz、4K@24/25/30HzAudio FormatsPCM、LPCM、DTS-HD、DTS-AudioTransmission distanceCAT6/6A/71080p@60Hz≤70 meters

4K@30Hz≤40 metersIR PassbackBi-directional IR passback (20-60khz)RS-2323Pin：GND-RxD-TxD，follows RS-232 levels

Default baud rate：9600Operating Environment

Working temperature-20~60℃Storage temperature-30~70℃Humidity0~90% RHProtection

ESD protection

1a Contact discharge level 2 (±4KV)

1b Air discharge level 3 (±8KV)

Implementation of the standard: IEC61000-4-2Lightning protectionSurge protectionPowerSupplyTX: DC12V/2A

RX: DC5V/1AConsumptionTX＜10W

RX＜2.5WPhysical Properties

HousingIronColorBlackWeightTX: 435g RX: 160g x4DimensionsTX: 191.5(L) x 96.5(W) x 19.0(H)mm

RX: 75.0(L) x 80.0(W) x 18.0(H)mmอุปกรณ์ในชุด

• Transmitter x1
• Receiver x4
• User manual x1
• DC12V / 2A x1
• IR receiver extension cable x4
• IR Blaster extension cable x4
• Terminal block (RS-232) x1
• Mounting ear x2
• Screw x8
