รหัสสินค้า : VM6809H_matrix switch

8 X 9 4K HDMI MATRIX SWITCH WITH SCALER

ยี่ห้อ ATEN รุ่น VM6809H

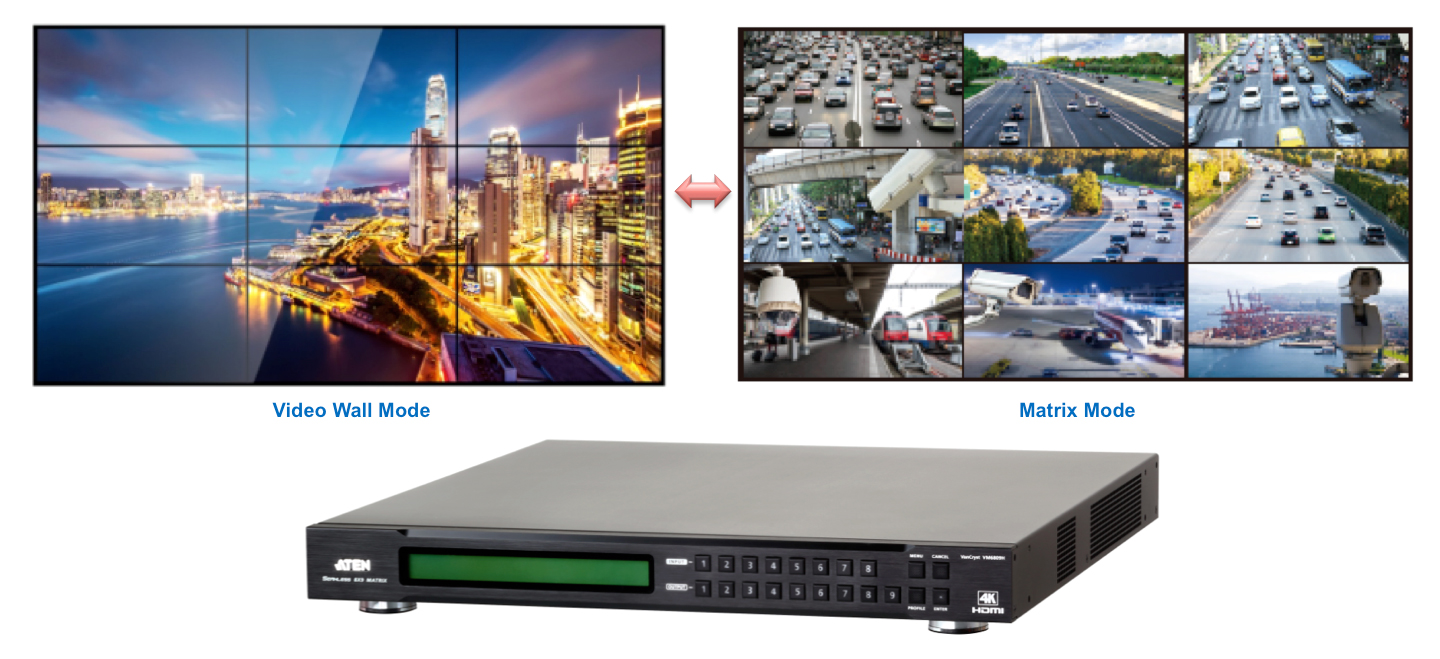

Video Wall Controller และ Matrix Switch ที่สลับภาพได้แบบไร้รอยต่อ รองรับความละเอียดขาเข้า 4K ทั้ง 3840x2160 และ 4096x2160 ช่วยให้ประมวลผลภาพ 4K ได้ทรงประสิทธิภาพ จึงสร้างภาพความละเอียด 4K บน 9 จอภาพได้อย่างคมชัด

4K คือวิดีโอความละเอียดสูง ให้ภาพถึง 8 ล้านพิกเซล ซึ่งสูงกว่า Full HD ถึง 4 เท่า ATEN VM6809H 4K HDMI Seamless Matrix Switch & Video Wall Controller with Scaler รองรับความละเอียด 4K ทั้ง 3840x2160 และ 4096x2160 จึงช่วยให้สามารถประมวลผลภาพ 4K บน Video Wall 9 จอคมชัดอย่างประสิทธิภาพ

VM6809H สนับสนุน 4K@60Hz, HDMI 2.0* และ HDCP 2.2 และมีระบบสลับภาพได้แบบไร้รอยต่อ ซึ่งใช้สถาปัตยกรรม FPGA เมทริกซ์ เพื่อให้สามารถแสดงวิดีโอได้อย่างลื่นไหลและต่อเนื่อง ควบคุมได้แบบเรียลไทม์ และส่งสัญญาณได้อย่างมีเสถียรภาพ ด้วยเครื่อง scaler ที่มีประสิทธิภาพสูง VM6809H สามารถแปลงความละเอียดของสัญญาณเข้าต่าง ๆ ให้เป็นความละเอียดในการแสดงผลแต่ละ Output ได้ถึง 4K ทำให้ผู้รับชมวิดีโอและภาพ ได้เห็นคุณภาพที่ดีที่สุดในทุกจอแสดงผล ซึ่งเครื่องนี้ได้รวมฟังก์ชันการทำงานของ Video Wall ไว้ด้วย ใช้งานได้ง่ายผ่าน Web GUI สร้างโปรไฟล์การเชื่อมต่อ Video Wall ที่แตกต่างกันได้ถึง 17 รูปแบบ

VM6809H เป็นโซลูชันที่เหมาะสำหรับแอพพลิเคชันที่ต้องการจอแสดงผล HDMI หลายแบบพร้อมแหล่งสัญญาณ HDMI หลายแบบเพื่อให้ตั้งค่าได้สะดวกเช่นการนำเสนอบนเวทีห้องเรียนดิจิตอลห้องประชุมทางวิดีโอและการติดตั้งใด ๆ ที่ต้องการการซิงโครไนซ์แบบเรียลไทม์

*หมายเหตุ : HDMI 2.0 รองรับ 3840 x 2160 @ 30 Hz (4:4:4), 3840 x 2160 @ 60 Hz (4:2:0), 4096 x 2160 @ 30 Hz (4:4:4), 4096 x 2160 @ 60 Hz (4:2:0) resolutions.

Features

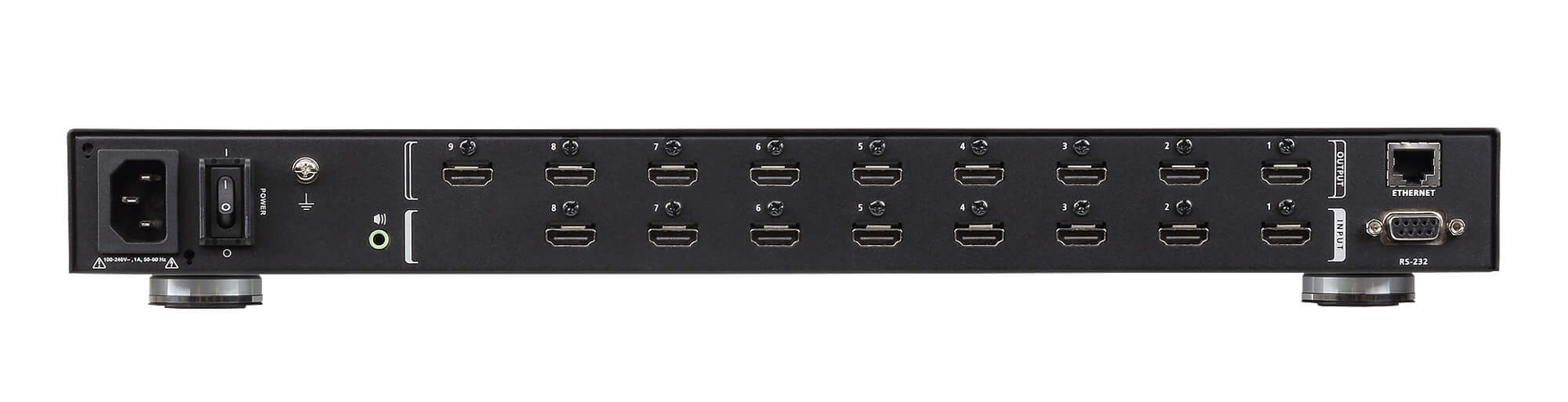

• HDMI 8 Input 9 Output จึงทำ Video Wall 3x3 ได้ในเครื่องเดียวจบ

• ควบคุมและใช้งานได้ทั้งจาก ปุ่มกดหน้าเครื่อง, RS232 และ Ethernet ด้วย Web Browser หรือ Telnet
• มีฟังก์ชั่น 4K Scaler ในตัว ช่วยให้สามารถปรับความละเอียดขาออกให้แสดงภาพคมชัดได้ถึง 4K

• สลับภาพได้แบบไร้รอยต่อด้วย Seamless Switch function จึงไม่มีภาพดำ ระหว่างสลับสัญญาณภาพไปมา
• สามารถสร้าง Video Wall Layout ต่าง ๆ ได้ผ่าน Web Browser GUI*
• EDID Expert - ช่วยให้สามารถเลือกการตั้งค่า EDID ให้เหมาะสมกับความละเอียดจอที่มีหลากหลายรุ่น หลายยี่ห้อในระบบ ได้ดีที่สุด

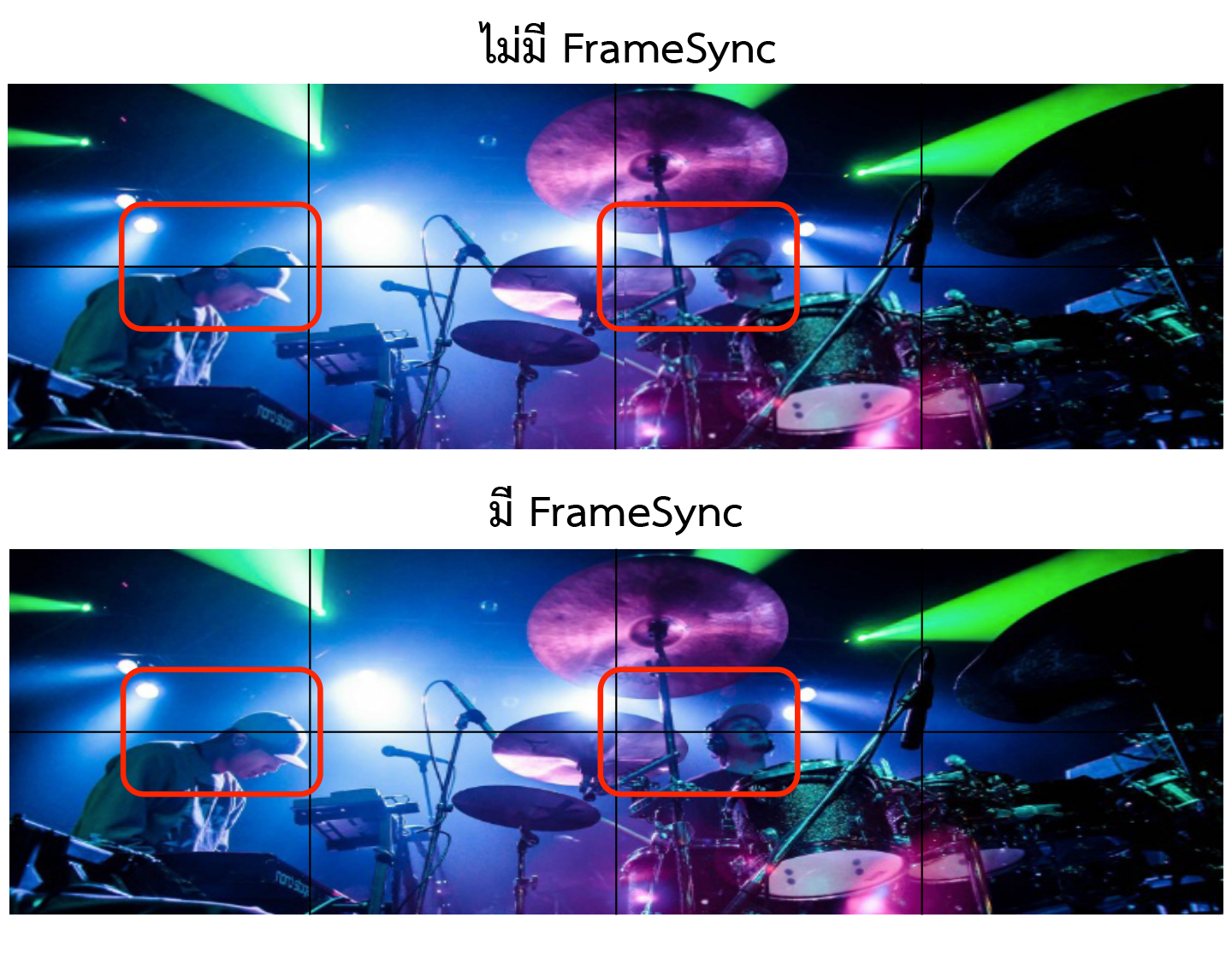

• FrameSync - ป้องกันปัญหาของภาพระหว่างจอเหลื่อมกัน เมื่อภาพบน video wall เคลื่อนที่อย่างรวดเร็ว ด้วยการซิงโครไนซ์อัตราเฟรมออกเอาต์พุตให้เข้ากับอัตราเฟรมสัญญาณอินพุต

• HDMI รองรับ 3D, Deep color, 4K INPUT และเข้ากันได้กับ HDCP 2.2
• รองรับ Consumer Electronics control (CEC)*
• มีช่องต่อเสียงขาออกแยกส่งไปยังเครื่องเสียงภายนอกได้
• มี ESD protection สำหรับ HDMI
• ติดตั้งเข้ากับ Rack-mount ได้โดยใช้พื้นที่เพียง 1U เท่านั้น

* หมายเหตุ

• การเปิดใช้งาน Seamless Switch จะไม่รองรับฟังก์ชั่น 3D, Deep color และรูปแบบการแสดงภาพแบบ Interlace (เช่น 1080i) หากต้องการใช้ฟังก์ชั่นดังกล่าว ให้ทำการปิดการทำงานของ Seamless switch ก่อน
• วิดีโออาจไม่แสดงผลทันที เมื่อสั่งเปิดใช้งาน Seamless Switch ™ หรือ Video Wall ซึ่งในกรณีนี้ โปรดปรับการตั้งค่าการแสดงผลบนอุปกรณ์ของคุณ

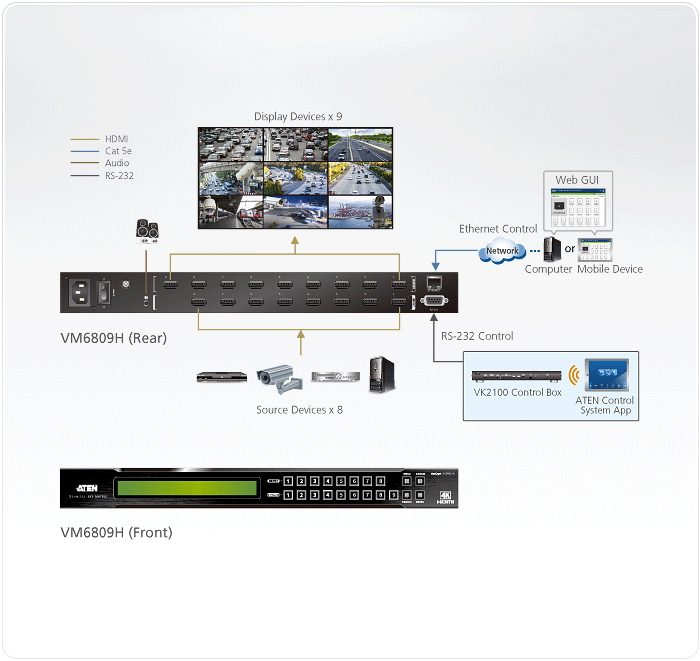

Diagram

Package Contents

• 1x VM6809H 8 x 9 4K HDMI Matrix Switch with Scaler
• 1x Power Cord
• 1x Rack Mounting Kit
• 1x User Instructions
