รหัสสินค้า : VM51616H_matrix switch

16 X 16 HDMI MATRIX SWITCH WITH VIDEO WALL & SCALER SUPPORT

ยี่ห้อ ATEN รุ่น VM51616H

VM51616H คือ 16 In / 16 out HDMI Matrix Switch ที่ใช้งานง่าย และราคาคุ้มค่า เมื่อต้องการสัญญาณ HDMI ขาเข้า 16 ช่อง ออก HDMI 16 จอ พร้อมช่องต่อมอนิเตอร์ output สำหรับดูภาพสัญญาณต้นทางทั้ง 16 input แบบ multiple source preview

VM51616H มีฟังก์ชั่น seamless switching ที่ใช้สถาปัฏิยกรรมแบบ FPGA ช่วยให้สามารถสลับภาพได้แบบไร้รอยต่อ ควบคุมได้แบบ real-time และ ส่งสัญญาณได้อย่างมีเสถียรภาพ ด้วย scaler ประสิทธิภาพสูงภายในตัว  VM51616H สามารถแปลงความละเอียดในการป้อนข้อมูลต่างๆให้เหมาะสมกับความละเอียดในการแสดงผลที่ดีเยี่ยมทำให้ผู้ดูวิดีโอและภาพมีคุณภาพที่ดีที่สุดในทุกหน้าจอ อีกทั้งยังรวมฟังก์ชั่นการทำงานของวิดีโอวอลล์ (Video Wall) ซึ่งควบคุมด้วย Web GUI ที่ใช้งานง่าย ช่วยให้คุณสร้างโปรไฟล์การเชื่อมต่อได้ 32 รูปแบบ สามารถปรับแต่งให้เป็นรูปแบบวิดีโอวอลล์ (Video Wall) ที่แตกต่างกันได้

VM51616H เป็นโซลูชันที่เหมาะอย่างยิ่งสำหรับแอพพลิเคชันที่ต้องการจอแสดงผลแบบ HDMI หลายจอ พร้อมแหล่งสัญญาณ HDMI หลายช่อง เพื่อให้สะดวกในการส่งภาพไปยังจุดต่าง ๆ เช่นสถานีรถไฟ, ศูนย์ควบคุม, ห้องประชุม, ศูนย์โลจิสติกส์, ศูนย์รักษาความปลอดภัย และ อื่น ๆ

Features

• มีช่องต่อสัญญาณขาเข้า 16 HDMI และขาออก 16 HDMI
• ควบคุมได้หลากหลายช่องทางทั้ง ปุ่มกดหน้าเครื่อง, RS232 และ Ethernet ผ่าน web-based GUI หรือ Telnet
• Seamless Switch™ – สลับภาพได้แบบไร้รอยต่อ ควบคุมได้แบบ real-time และ ส่งสัญญาณได้อย่างมีเสถียรภาพ*
• Scaler – มีฟังก์ชั่นการปรับขนาดภาพเพื่อแปลงความละเอียดในการป้อนข้อมูลให้เหมาะสมกับความละเอียดในการแสดงผล
• Video Wall – ช่วยให้คุณสามารถสร้างวิดีโอวอลล์เป็นรูปแบบต่าง ๆ ได้ ผ่าน Web GUI*
• EDID Expert™ – เลือกการตั้งค่า EDID ที่เหมาะสมสำหรับการแสดงผลที่มีคุณภาพสูงและใช้ความละเอียดที่ดีที่สุดในหน้าจอที่แตกต่างกัน
• FrameSync - ป้องกันปัญหาของภาพระหว่างจอเหลื่อมกัน เมื่อภาพบน video wall เคลื่อนที่อย่างรวดเร็ว ด้วยการซิงโครไนซ์อัตราเฟรมออกเอาต์พุตให้เข้ากับอัตราเฟรมสัญญาณอินพุต
• รองรับความละเอียด 480p, 720p, 1080i และ 1080p (1920 x 1080)
• HDMI (3D, Deep color); HDCP 1.4 compatible
• รองรับมาตรฐาน Consumer Electronics Control (CEC)
• มีช่องต่อ Local HDMI output สำหรับแสดง source ทั้ง 16 input พร้อมกันในจอเดียว
• มีช่องแยกเสียงออกจาก HDMI เป็นอนาล็อกแบบ stereo สำหรับต่อไปยังระบบเสียงได้
• รองรับระบบเสียง Dolby True HD และ DTS HD Master audio
• ESD protection for HDMI
• Rack-mountable (2U design)

*Note:

1. เมื่อเปิดใช้ Seamless Switch™ รูปแบบ 3D, Deep Color, หรือ interlace (i.e., 1080i) จะไม่สามารถใช้งานได้ หรือต้องการฟังก์ชั่นดังกล่าว ให้ทำการปิด Seamless Switch™ ก่อน

2. ภาพอาจไม่แสดงผลทันทีเมื่อเปิดใช้ Seamless Switch™ หรือ Video Wall ในกรณีนี้โปรดปรับการตั้งค่าการแสดงผลบนอุปกรณ์ของคุณ

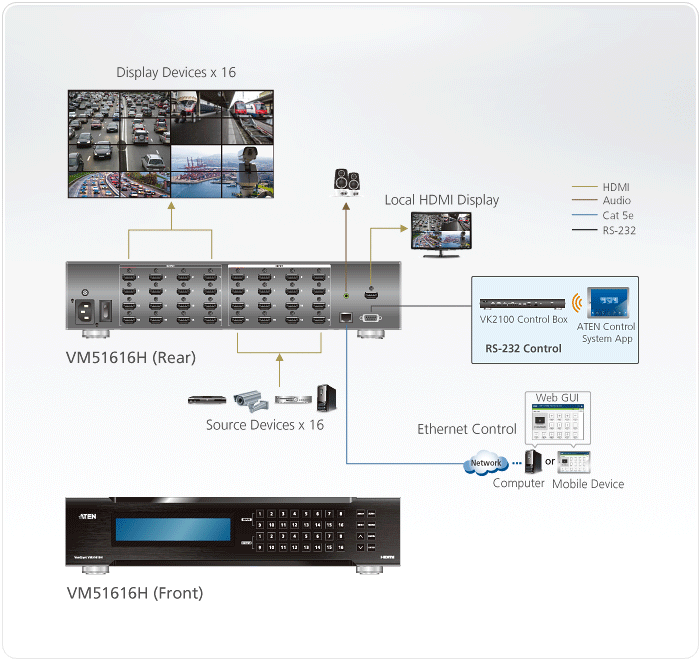

Diagram

Package Contents

• 1x VM51616H 16 x 16 HDMI Matrix Switch with Scaler
• 1x Power Cord
• 1x Rack Mounting Kit
• 1x User Instructions
