รหัสสินค้า : VM3404H

4X4 HDMI HDBASET-LITE MATRIX SWITCH WITH VIDEO WALL

ยี่ห้อ ATEN รุ่น VM3404H

4x4 HDMI HDBaseT Lite Video wall (วิดีโอวอลล์) + Seamless Matrix Switch ที่มี Scaler ในตัว สลับภาพจาก 9 HDMI input ออกจอได้แบบไร้รอยต่อ เชื่อมต่อกับจอผ่านตัวรับด้วยสาย CAT5e/6/6a ได้ไกล 70 เมตร

VM3404H HDBaseT HDMI-Lite Matrix Switch ช่วยขยายสัญญาณ แบบดิจิตอลโดยไม่บีบอัดวิดีโอได้ถึงความละเอียดระดับ 4K / Full HD, เสียง, IR และ Power บนเทคโนโลยี HDBaseT ผ่านสาย Cat 6a ได้ถึง 40/70 เมตร

เมื่อ VM3909H ถูกใช้งานรวมกับตัวรับรุ่น VE805R ซึ่งทั้งคู่จะรองรับ เทคโนโลยี ATEN Seamless Switch สลับภาพแบบไม่มีรอยต่อ และการทำงานแบบ Video Wall ซึ่งใช้ตัวประมวลผลกราฟิกแบบ FPGA เพื่อให้แน่ใจว่าวิดีโอได้มีการสตรีมมิ่งอย่างต่อเนื่อง ควบคุมการแสดงผลได้ตามเวลาจริง และการส่งสัญญาณมีเสถียรภาพ จากทุกแหล่งที่มาทั้งหมด

คุณสามารถสร้างโปรไฟล์สำหรับ Video Wall ได้ถึง 8 Profiles เพื่อแสดงรูปแบบหน้าจอ video wall ที่หลากหลาย ตามที่คุณต้องการเองได้ผ่านการใช้เว็บอินเตอร์เฟซที่ง่าย

Power over HDBaseT (POH) คุณลักษณะที่ช่วยให้สามารถจ่ายไฟเลี้ยงไปยังตัวรับรุ่น VE802R ผ่านสาย Cat 5e ได้โดยไม่จำเป็นต้องใช้แหล่งจ่ายไฟเพิ่มเติม

VM3404H ควบคุมได้ผ่านทางปุ่มกดที่แผงด้านหน้า, IR, RS-232 และการเชื่อมต่ออีเธอร์เน็ต (Telnet / Web GUI) ทั้งยังออกแบบมาเป็นระบบควบคุมการทำงานแบบบูรณาการ และสร้างขึ้นสำหรับที่อยู่อาศัยเชิงพาณิชย์ หรือ ติดตั้งในศูนย์การประชุม

HIGHLIGHT FEATURES

SEAMLESS SWITCH

สลับภาพไร้รอยต่อ

เมื่อมีการสลับภาพระหว่าง Source ต้นทาง จะไม่มีจอดำ ระหว่างเปลี่ยนภาพให้รำคาญใจ ด้วย seamless engine อัจฉริยะ จึงเปลี่ยนภาพได้อย่างรวดเร็วตามเวลาจริง เหมือนเป็นภาพต่อเนื่อง และมีเสถียรภาพสูง

SCALER FLEXIBILITY

ปรับความละเอียดต่างกันได้อิสระ

มีฟังก์ชั่นในการปรับ Scaler ที่ไม่เหมือนใคร เพราะคุณสามารถปรับความละเอียด ของแต่ละแหล่งสัญญาณต้นทาง ให้แตกต่างกันได้ คราวนี้ไม่ว่าคุณจะมีจอหลากหลายยี่ห้อในระบบ ที่มีความละเอียดแตกต่างกัน ก็สามารถใช้ร่วมกันได้อย่างไม่ต้องกังวลอีกต่อไป

VIDEO WALL FUNCTION

มีฟังก์ชั่นแสดงภาพแบบ VIDEO WALL

นอกจากจะสลับภาพได้แบบ Matrix อิสระแล้ว ยังมีโหมดในการแสดงภาพ แบบ Video Wall อีกด้วย

RELIABLE OUTPUT CONSISTENCY

เปลี่ยนภาพได้อย่างพร้อมเพรียง

ด้วยเทคโนโยลีการ กำจัด blank screen ที่เกิดขึ้นระหว่างสลับภาพ ช่วยหลีกเลี่ยง การสูญเสียเฟรมภาพได้ จึงเปลี่ยนภาพได้อย่างรวดเร็ว และพร้อมเพรียงกัน

การประยุกต์ใช้งาน

SPORTS BROADCASTING

ถ่ายทอดสดการแข่งขันกีฬา โดยมีผู้ควบคุมการสลับภาพ ไปยังจอขนาดใหญ่ หรือ จอตามจุดต่าง ๆ จากห้องควบคุม

TRAFFIC CONTROL CENTER

ใช้ในห้องควบคุมการจราจร สลับดูภาพจาก DVR หลาย ๆ เครื่องออกจอพร้อมกัน

NEWS STATION

สถานีข่าวที่ต้องการสลับเปลี่ยนเนื้อหาบนจอแสดงข้อมูลประกอบข่าวสารทันที เพื่อรักษาสัญญาณให้แสดงผลต่อเนื่องตลอดเวลาในระหว่างออกอากาศ

LECTURE HALL

ห้องบรรยาย หรือ ห้องเรียน รวมไปถึงห้องประชุมสัมนาขนาดใหญ่ ที่มีจอตามจุดต่าง ๆ เป็นจำนวนมาก

ENTERTAINMENT BAR

แสดงข้อมูล หรือ ถ่ายทอดเกมการแข่งขัน ณ จุดแข่งขัน หรือ ภัตคาร รวมไปถึง โรงภาพยนตร์ ที่มีการแสดงหนังตัวอย่างออกจอแบบ video wall

PUBLIC DISPLAY

การแสดงสื่อโฆษณาจาก digital signage ตามจุดต่าง ๆ ในสถานที่สาธารณะ ออกจอขนาดใหญ่ หลายจด จากห้องควบคุมภาพ

Features

• มี 4 HDMI Input รองรับ 4 Output แบบ HDBaseT และ 4 HDMI Output สำหรับต่อจอ ณ จุดต้นทาง (HDBaseT output และ HDMI output ภาพเหมือนกัน)
• การเชื่อมต่อ HDBaseT - ช่วยให้คุณเชื่อมต่อจอ HDMI ได้ไกลผ่านสาย Cat 5e/6/6a
• HDBaseT Anti-jamming – ป้องกันสัญญาณรบกวนในช่วงที่มีการส่งสัญญาณเสียงคุณภาพสูง
• Power over HDBaseT (POH) – ให้กำลังไฟฟ้าเป็นระยะทางยาวจากสวิทช์ ไปยังตัวรับปลายทาง ผ่านสาย Cat 5e/6/6a* / **
• Seamless Switch™ Technology – ขับเคลื่อนด้วย ATEN FPGA เพื่อช่วยให้วิดีโอสตรีมอย่างต่อเนื่อง สลับภาพได้แบบไร้รอยต่อตามเวลาจริง และการส่งสัญญาณมีเสถียรภาพ*
• Video Wall - ช่วยให้คุณสามารถสร้างรูปแบบ Video Wall ที่กำหนดเองได้ง่าย ผ่านการใช้เว็บอินเตอร์เฟซที่ง่าย*
• EDID Expert™ – เลื่อกตั้งค่า EDID ได้ ช่วยให้แสดงภาพได้คุณภาพสูงสุด และ ใช้ความละเอียดที่เหมาะสมกับจอได้มากที่สุด แม้ใช้จอต่างยี่ห้อ หรือ จอต่างความละเอียดกัน
• Multiple Control Methods – การจัดการระบบทำได้จากหลายช่องทาง ทั้ง ผ่านทางปุ่มกดที่แผงด้านหน้า, IR, RS-232 และการเชื่อมต่อ Ethernet (Telnet / Web GUI)
• รับส่ง IR ได้จากสองทิศทาง รองรับความถี่สัญญาณ IR เต็มตั้งแต่ 30 ถึง 60 KHz
• (สายรับสัญญาณ IR ที่มาพร้อมกับแพคเกจ รองรับเฉพาะ 30 KHz ถึง 56 KHz)
• รองรับ ATEN’s LockPro™ สายล็อก HDMI cable ป้องกันสาย HDMI หลุดจากตัวเครื่อง
• อัพเกรดเฟิร์มแวร์ได้
• เป็นแบบติดตั้งใน Rack ได้ (VM3404H: 1U Design)

หมายเหตุ:

* Seamless Switch, Video Wall และคุณสมบัติ POH ใช้ได้เฉพาะเมื่อใช้งานร่วมกับ ตัวรับ ที่่รองรับเท่านั้น

** VM3404H สามารถจ่ายกำลังไฟฟ้าได้ถึง 15.4 W @ 54 VDC ในแต่ละพอร์ต และ 35W ของกำลังไฟฟ้าทั้งหมด โปรดตรวจสอบว่าการใช้พลังงานของอุปกรณ์ที่เชื่อมต่อกับ VM3909H ไม่เกินขีดจำกัดนี้

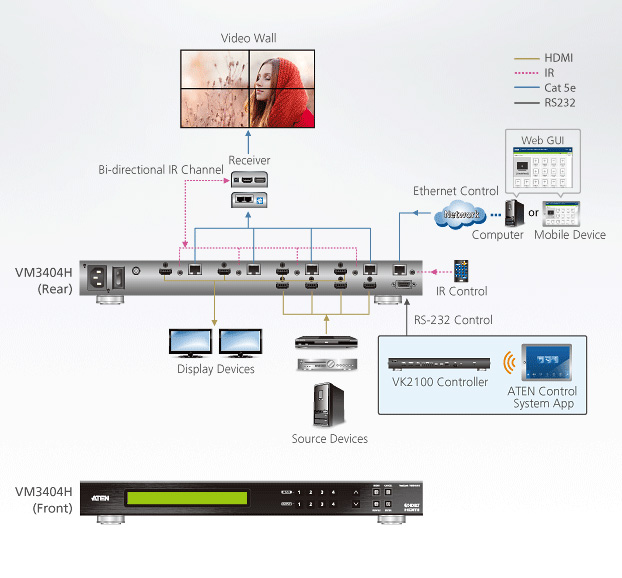

Diagram

Package Contents

• 1x VM3404H HDMI HDBaseT-Lite Matrix Switch
• 1x Power Cord
• 1x Mounting Kit
• 1x User Instructions
