4 PORT HDMI FREE STYLE MULTI-VIEW SWITCH

ยี่ห้อ NEXIS รุ่น UH41D

เครื่องสลับสัญญาณ HDMI เข้า 4 ออก 1 พร้อมคุณสมบัติ Multi-view แสดงภาพทุก input ในจอเดียวได้ทั้งแบบ Full Screen, PIP, PAP, Windows และ Quad

คุณสมบัติ

• 4 HDMI input
• 1 HDMI output
• รองรับการควบคุมผ่าน IR remote control, USB Keyboard/Mouse and Push button
• รองรับการบันทึกโปรไฟล์ได้ สูงสุด 4 profiles
• รองรับการเปลี่ยนชื่อ channel
• เพิ่มคุณภาพของวิดีโอ (Up-Scale) ได้ถึง 1080p/1920x1200
• ควบคุมผ่าน IR, button และ KB, Mouse ได้
• เปลี่ยนชื่อ Channel บน OSD ได้
• แสดงผลได้ 5 แบบ Full Screen, PIP, PAP, Windows และ Quad
• mode Windows

- ใช้ mouse Drag & Drop ได้

- ขยาย หรือ ย่อ ภาพ ได้ด้วย mouse โดยให้คง อัตราส่วนภาพ หรือ ยืดหดอิสระก็ได้

- เลือก source ที่ต้องการให้เป็น Background ได้ ซึ่ง source นั้นจะเป็นพื้นหลังเต็มจอ

- ดับเบิ้ลคลิก ให้ source ที่เลือกเต็มจอได้

- จัดวางแบ่งครึ่งหน้าจอเป็นแบบ Dual แสดงภาพเฉพาะด้านซ้าย หรือ ขวา ของ 2 source ได้

• mode PIP

- ใช้ mouse ลาก วาง ตำแหน่งของ PIP และย่อขยายได้อิสระ

- ดับเบิ้ลคลิกให้ PIP เต็มจอได้

• mode PAP (1 ภาพใหญ่ + 3 ภาพเล็ก)

- เปลี่ยนตำแหน่งภาพเล็กได้ 4 แบบ จากเมนู คือ ขวา, ซ้าย, บน, ล่าง

- เลือกให้ content ยืดเต็มจอได้จากเมนู

- เสียงอ้างอิงจาก ภาพใหญ่เท่านั้น

- ดับเบิ้ลคลิกให้ภาพเต็มจอได้ โดยเสียงจะยังคงอ้างอิงจาก ภาพใหญ่เหมือนเดิม

• mode Quad

-เรียงลำดับ 1,2,3,4

• mode Full Screen

- สลับภาพได้จาก ปุ่มกด remote และ mouse บนเมนูด้านบน

• มีช่องต่อ RS232 control
• มีช่อง USB upgrade firmware

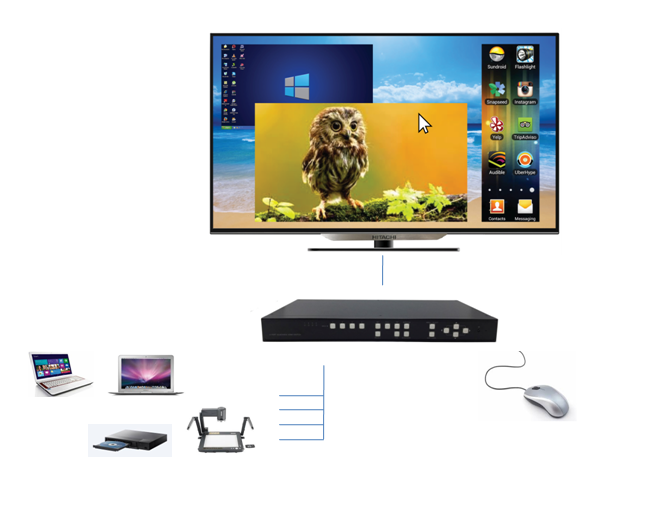

ผังการต่อ

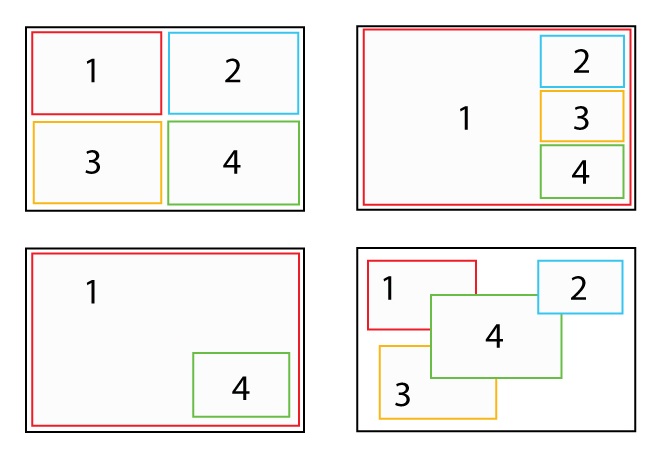

โหมดต่างๆ QUAD, POP, PIP, DRAG&DROP
