รหัสสินค้า : HE-4K70

EXTENDER WITH POC, HDR10+, IR, ARC SUPPORT 70M 4K60 HDMI

ยี่ห้อ NEXIS รุ่น HE-4K70

• ขยายสัญญาณ HDMI, IR ผ่านสาย CAT6/6a เส้นเดียว ไกลสูงสุด 70 ม.
• รองรับ 4K60p 4:4:4
• รองรับภาพ HDR10+, Dolby Vision, HLG
• รองรับ PoC ใช้ไฟเลี้ยงเฉพาะฝั่ง TX หรือ RX ด้านเดียวได้

คุณสมบัติ

• รองรับ HDMI 2.0b และ HDCP 2.2
• รองรับ 18Gbps video bandwidth
• รองรับความละเอียดสูงสุดที่ 4K2K@60Hz YUV 4:4:4
• รองรับ HDR, HDR10, HDR10+, Dolby Vision LLM และ HLG pass through
• รองรับ LPCM 7.1, Dolby True HD, DTS HD Master
• รองรับการขยายสัญญาณได้ไกล 70m ผ่ายสาย CAT6/6A เส้นเดียว
• รองรับ ARC และ audio de-embedding ผ่านช่อง optical fiber ไปเข้า receiver
• Support bi-directional POC (Power over Cable) function
• รองรับ EDID
• ออกแบบมาให้ง่ายต่อการติดตั้ง

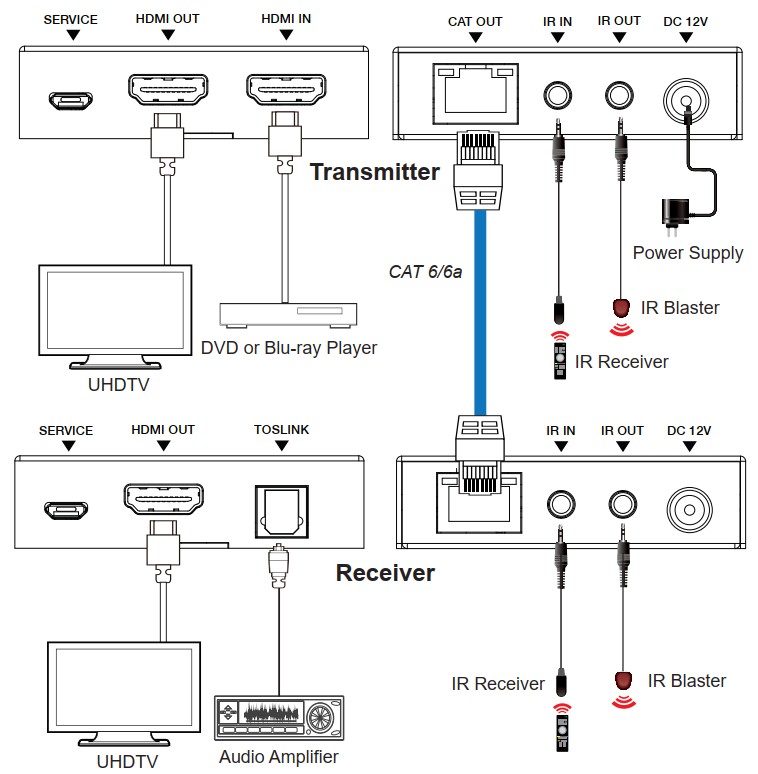

การเชื่อมต่อ

ข้อมูลจำเพาะ

Technical

HDMI Compliance

HDMI 2.0b

HDCP Compliance

HDCP 2.2

Video Bandwidth

18 Gbps

Video Resolution

Up to 4K2K@60Hz YUV 4:4:4

Color Space

RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0

Color Depth

8/10/12-bit

IR Level

5Vp-p

IR Frequency

Wideband 20K-60KHz

Transmission Distance

4K2K@60Hz 4:4:4--70m, 1080P--70m (CAT6/6a cable)

HDR

HDR, HDR10, HDR10+, Dolby Vision, HLG

Audio Format

HDMI: LPCM 7.1CH, Dolby True HD, DTS-HD Master

Optical: Dolby 5.1, DTS 5.1, PCM 2.0

Connection

Transmitter

Input:

1×HDMI IN [TypeA, 19-pin female]

Output:

1×HDMI OUT [RJ45]1×CAT OUT [RJ45]

Control:

1×SERVICE [Micro-USB jack]

1×IR IN [3.5mm Stereo Mini-jack]

1×IR OUT [3.5mm Stereo Mini-jack]

Receiver

Input:

1×CAT IN [RJ45]

Output:

1×HDMI OUT [TypeA, 19-pin female]

1×TOSLINK

Control:

1×SERVICE [Micro-USB jack]

1×IR IN [3.5mm Stereo Mini-jack]

1×IR OUT [3.5mm Stereo Mini-jack]

Mechanical

Housing

Metal Enclosure

Color

Black

Dimensions

Transmitter / Receiver: 90mm (W)×68mm (D)×18mm (H)

Weight

Transmitter: 160g, Receiver: 155g

Power Supply

DC 12V/1A;

Support bi-directional POC function

Power Consumption

3.36W (Max.)

Operating Temperature

0°C~40°C/32°F~104°F

Storage Temperature

-20°C~60°C/-4°F~140°F

Relative Humidity

20~90%RH(non-condensing)

อุปกรณ์ในชุด

• 1 x 18Gbps HDMI Extender (Transmitter)
• 1 x 18Gbps HDMI Extender (Receiver)
• 1 x IR Blaster cable (1.5 meters)
• 1 x IR Wideband Receiver cable (1.5 meters)
• 4 x Mounting Ears
• 8 x Machine Screws (KM3*4)
• 1 x 12V/1A Locking Power Adapter
• 1x User Manual
