รหัสสินค้า : FE-70W

70M HDBASET HDMI WALL PLATE EXTENDER WITH IR, RS232

ยี่ห้อ NEXIS รุ่น FE-70W

ขยายสัญญาณ HDMI, IR และ RS232 ผ่านสาย CAT5e/6 สายเดียว ด้วยเทคโนโลยี HDBaseT รองรับความละเอียดสูงสุด 4K@60Hz HDR 10 สูงถึง 40m และ 1080p@60 ที่ 70m โดยฝั่ง Input ถูกออกแบบมาให้เป็น Wall Plate

คูณสมบัติ

• ตัวส่งถูกออกแบบมาให้อยู่ในรูปแบบของ Wall Plate มาตรฐาน ​North America
• แบนด์วิดธ์สูงสุด 18Gbps ความละเอียดสูงสุด 4k@60hz YUV 4:4:4, ความละเอียด VGA สูงถึง 1920x1200
• รองรับ Dolby TruHD, DTS-HD Master Audio, 7.1 Channel
• ขยายสัญญาณได้ 70m ที่ความละเอียด 1080p และ 40m ที่ความละเอียด 4K
• รองรับ HDR10 และ 3D Video
• รองรับ VGA หรือ HDMI input และสลับสัญญาณได้จากปุ่มกดที่ตัวส่งด้านหน้าเครื่อง
• ขยายสัญญาณ Wide band IR (20-60KHZ) ได้ 2 ทิศทาง และ RS232 Pass through
• Dual POC (ตัวรับ รับพลังงานได้จาก ตัวส่ง หรือ ตัวส่ง รับพลังงานจาก ตัวรับ)
• รองรับ HDCP2.2 / HDCP1.4
• รองรับการรวมเสียงอนาล็อก 2.0 channel เข้าไปในสัญญาณ HDMI

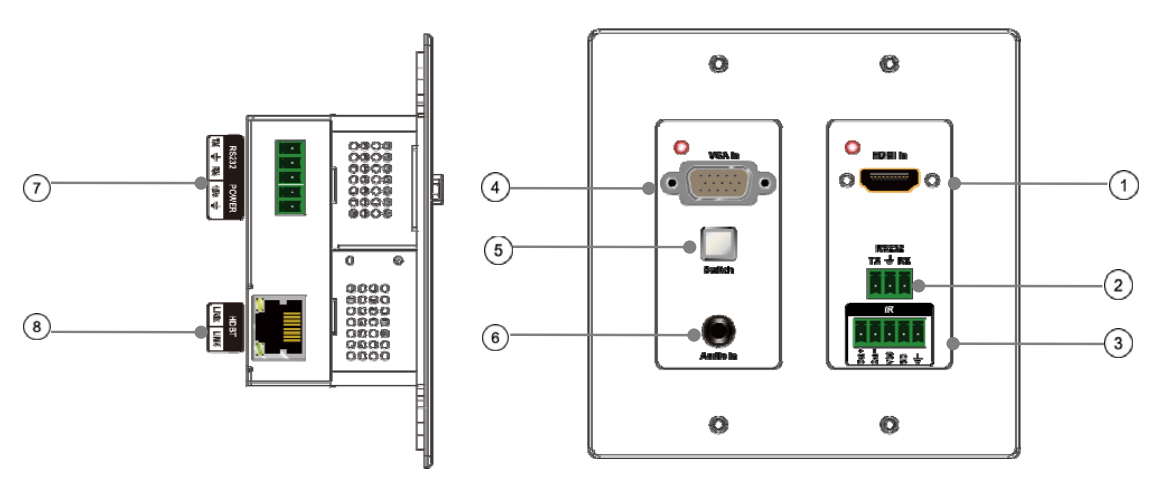

ตัวส่ง (ด้านหน้าเครื่อง และหลัง)

1. HDMI IN

2. RS232 port

3. IR In/Out

4. VGA IN

5. Switch Button

6. Audio Input (Mini Jack 3.5mm)

7. Power and RS232 Port

8. CAT5e/6 Output

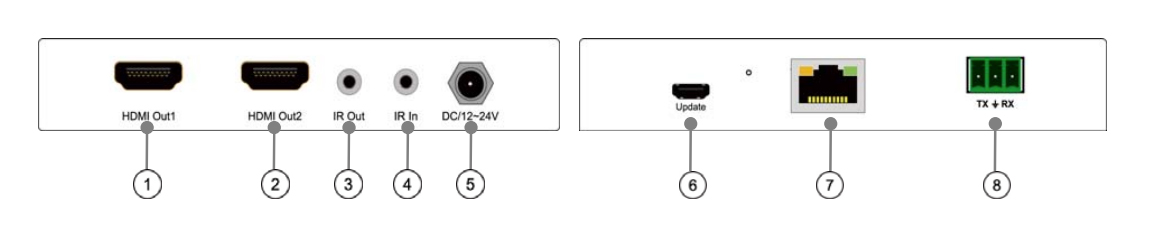

ตัวรับ (ด้านหน้าเครื่อง และหลัง)

1. HDMI OUT1

2. HDMI OUT2

3. IR Out

4. IR In

5. DC 12-24V

6. USB for update firmware

7. CAT5e/6 In

8. RS232 Out

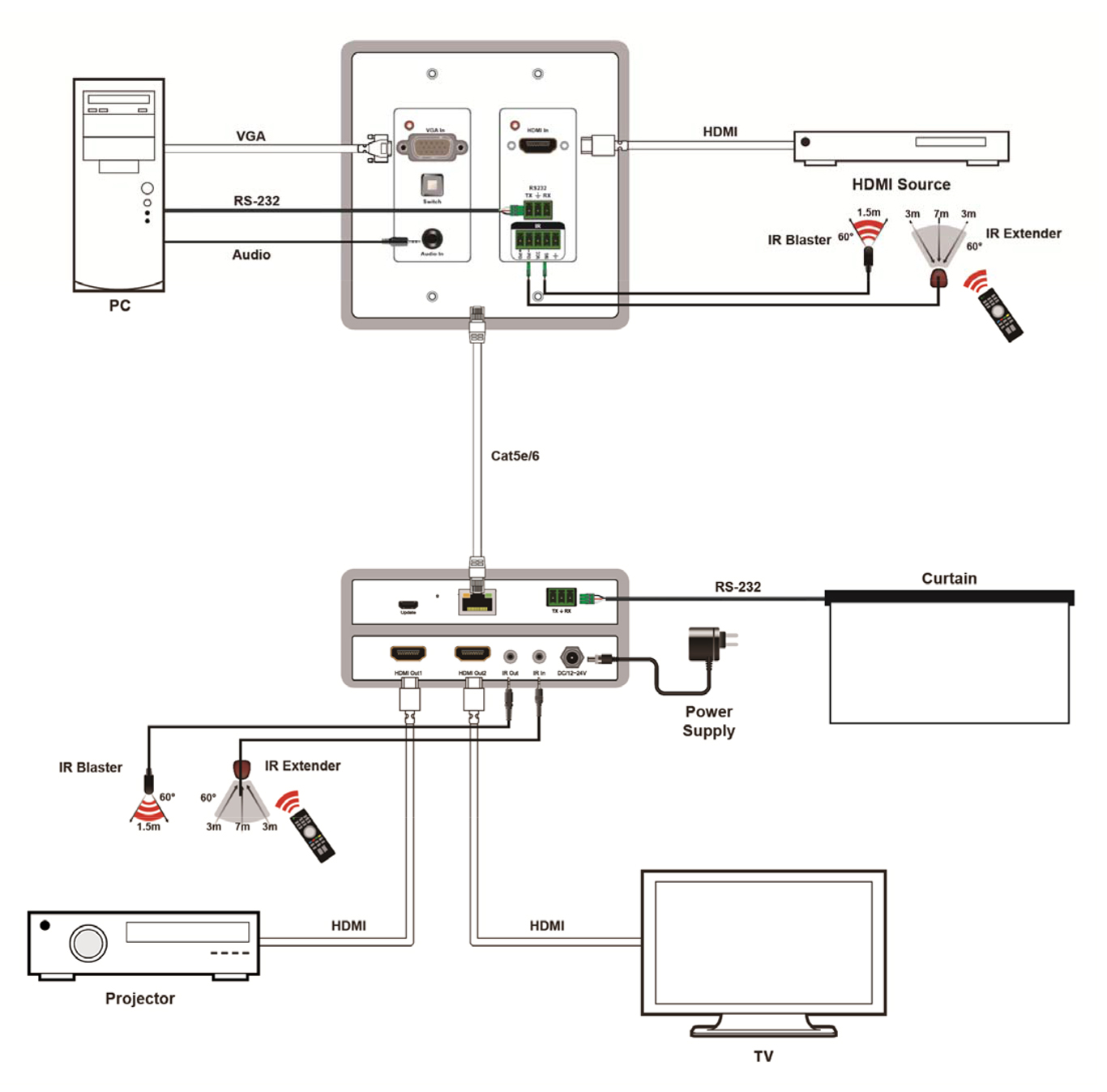

ผังการต่อ

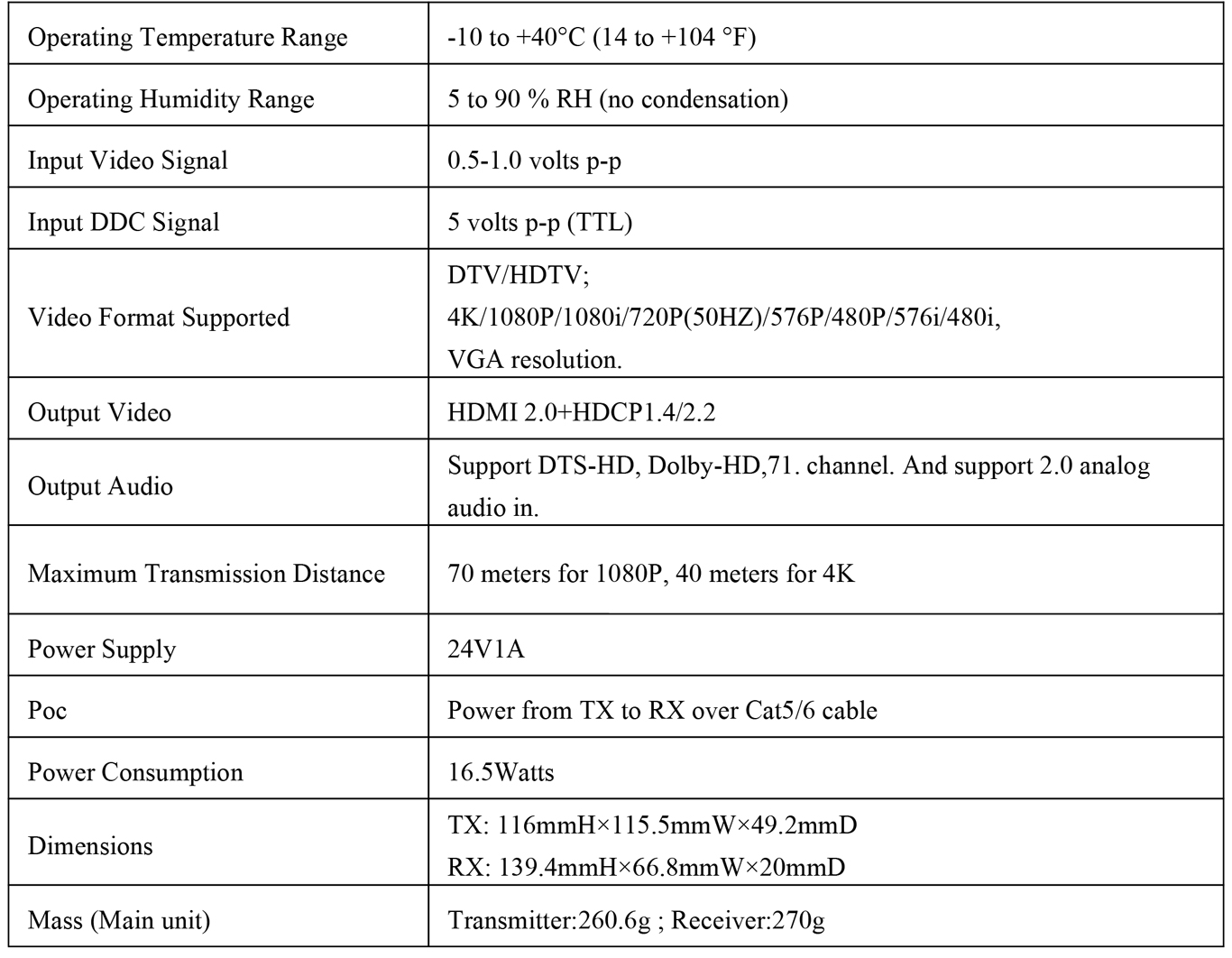

ข้อมูลจำเพาะ

อุปกรณ์ในกล่อง

• Main unit Transmitter & Receiver
• Operating instructions
• 1xIR TX Cable
• 1xIR RX Cable
• 24V1A DC power supply
• 1x2 PIN Phoenix plugs for power
• 1x5 PIN Phoenix plugs for IR cable termination
• 2x3 PIN Phoenix plugs for RS232 cable termination
